그랜드 패킹 교체 방법 이렇게 하세요

안녕하세요

오늘은 그랜드 패킹 교체 방법에 대해 설명드리겠습니다.

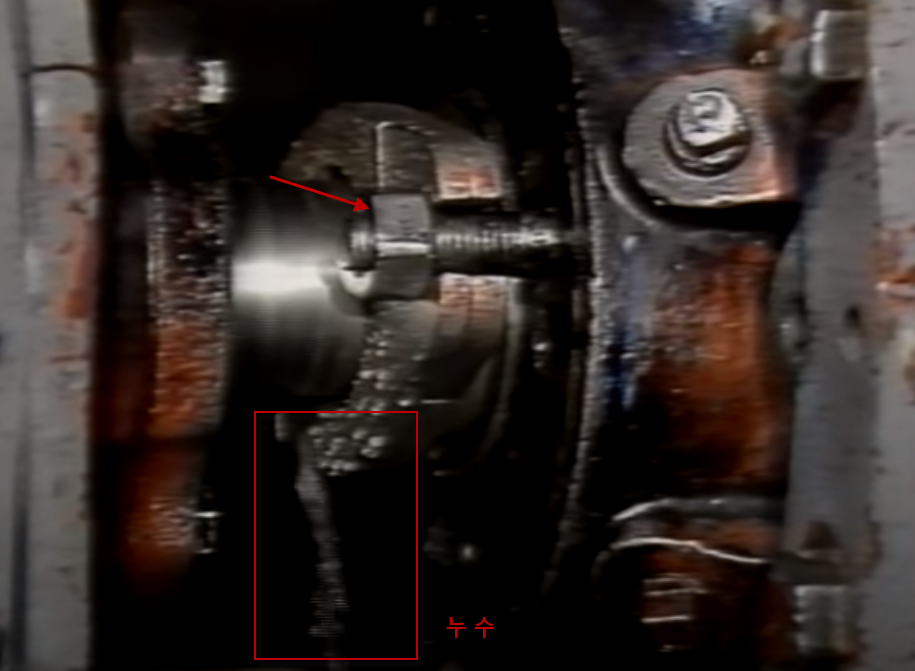

펌프(배관)에서 아래 사진 처럼 누수가 일어난다면 두 가지 해결 방법을 생각할 수 있습니다.

1. 패킹 누름새의 너트를 조여 누수가 없어진다면 해결 가능합니다. (참고로 누수가 완전히 없는게 아니라 한 두 방을 씩 새는 게 정상입니다.)



2. 그랜드 패킹 교체를 고려해야 합니다. 아래부터는 교체 방법에 관한 내용입니다.



  ㄱ. Gland(패킹 누르개/눌림쇠)에 있는 볼트를 제거하여  패킹 누르개를 제거합니다.





   ㄴ. 펌프(밸브)안에 설치된 낡은 그랜드 패킹을 제거합니다. 낡은 패킹 제거 시 펌프 축에 상처가 나지 않게 주의해야 합니다.





ㄷ. 펌프 축에 혹시나 있을 이물질을 제거 및 청소해 줍니다. 이때 축에 다른 상처가 없는지 축의 얼라이먼트(정렬)가 잘 맞는지 살펴보고 계속적으로 사용 가능 한지 확인합니다.







ㄹ. 펌프 축 외경과 패킹 박스 내경을 측정하여 필요한 그랜드패킹 사이즈를 확인합니다.

(패킹 박스 내경 - 축 외경) /2 = 그랜드 패킹 두께







ㅁ. 위에 계측한 size 및 사용할 환경(온도,압력, 축 속도 등)에 따라 그랜드 패킹 결정했으면, 펌프축에 넣을 수 있게 그랜드 패킹을 '링' 모양으로 잘라야 합니다. 자르는 방법에는 두 가지가 있는데 펌프축에 대고 말아서 자르거나 펌프 축과 동일한 다른 파이프에 대고 자르는 방법이 있습니다.



펌프축에 대보고 자르기(자를때는 축에 상처를 피하기 위해 다른곳에서 잘라야 합니다.)

펌프축과 동일한 파이프에 대고 자르기

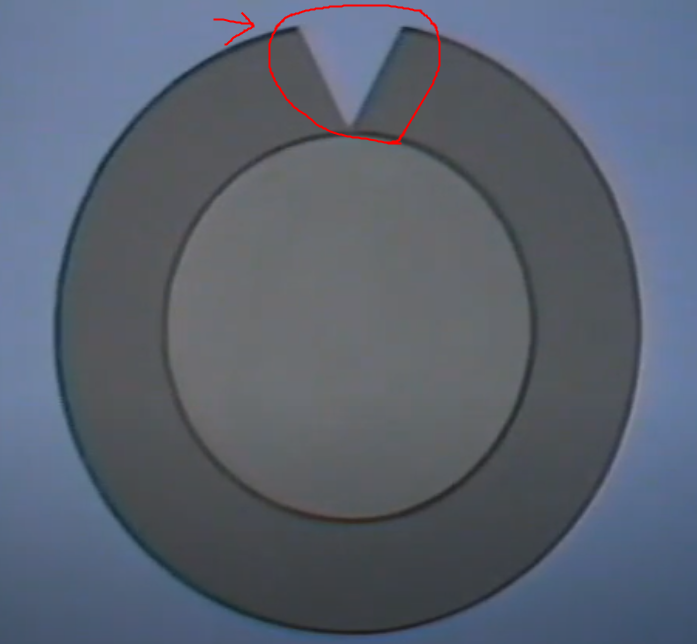

  참고로 그랜드 패킹을 자를때 그림 1과 같이 자르게 되면 패킹을 동그랗게 말 때 그림 2에서 처럼 틈이 발생할 수 있습니다.(패킹 효율을 떨어 뜨립니다.) 잘린 그랜드 패킹을 말았을 때 그림 3처럼 틈이 없도록 해야 합니다.



그림1



그림2

그림3







ㅂ. 자른 그랜드 패킹을 패킹박스안에 넣습니다. 여기서 중요한 점이 그랜드 패킹의 틈의 위치가 일치하면 안 됩니다. 예를 들면 첫 번째 패킹의 틈을 12시 방향으로 하면 다음은 3시 방향 그다음 6시 방향 이런 식으로 틈의 위치를 어긋나게 설치해야 합니다.





ㅅ. 그랜드 패킹을 다 넣었으면 패킹이 안쪽에 자리 잡도록 패킹 누르개로 툭툭 쳐 줍니다.



o. 패킹 누름새누름 새 볼트를 느슨하게 조인 후 시운전을 합니다. 누수량이 한 두방을 되도록 누름새 양쪽 볼트를 추가로 동일하게 조입니다. (누수가 완전 없을 정도로 조이면 내부 윤활이 안되어 그랜트 패킹과 펌프 축 사이에 마찰열로 패킹이 탄화될 수 있습니다.)





여기까지가 그랜드 패킹 교체 방법에 대한 설명 입니다. 현장 상황이나 장비, 기타 요소에 의해 상기 내용이 일치하지 않을 수 있음을 양해 부탁드립니다.







상기 내용은 아래 동영상을 참고 하여 작성 하였습니다.

https://www.youtube.com/watch?v=EDW4KiYvjNU&t=7s







혹시 그랜드 패킹 구매를 원하시면 아래 사이트 참고 부탁 드립니다.



https://vo.la/YlQib

그랜드패킹 아크릴함침 올테프론 G.F.O 그라파이트 Gland Packing : 고래종합



감사합니다.
