원터치피팅 쉽게 원하는 사이즈 찾는 방법!

안녕하세요. 지난번에 원터치 피팅에 대한 간략한 설명에 이어 이번에는 내가 원하는 사이즈를 어떻게 찾을 것인지에 대해 알려 드리고자 합니다. 말씀드리는 제품은 '상아뉴매틱' 제품기준임을 알려 드립니다.

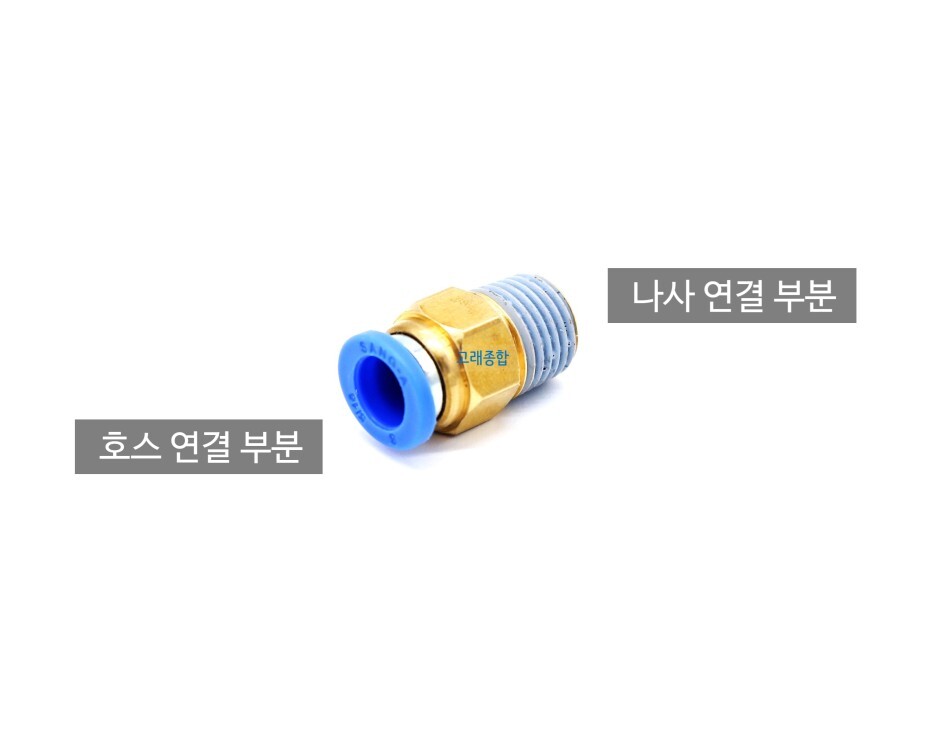

위의 사진처럼 원터치 피팅은 호스를 연결하는 부분과 나사로 연결하는 부분으로 나눌 수 있습니다. (나사 연결 대신 호스와 호스를 연결하는 타입도 있습니다.) 그래서 호스 사이즈와 나사 사이즈만 알면 원하는 피팅을 쉽게 찾으실 수 있습니다.



먼저 피팅에 알맞은 사이즈의 호스를 연결하는 것이 중요하겠죠?

원터치 피팅에 사용하는 호스는 외경사이즈가 중요합니다.



사용할 수 있는 호스의 외경은 6가지 입니다. (ø4 ø6 ø8 ø10 ø12 ø16)



호스의 사이즈는 피팅의 파란 슬리브 위에 적혀 있답니다. 아래는 외경 8파이인 호스를 사용 하시면 되는 피팅 입니다. (참고로 5/16은 인치 사이즈 입니다.)





그럼 이제 나사부에 대해 알아볼까요?

일반적으로 가장 많이 사용하는 원터치 피팅의 나사는 미터나사산과 관용테이퍼 나사인 PT나사산입니다.





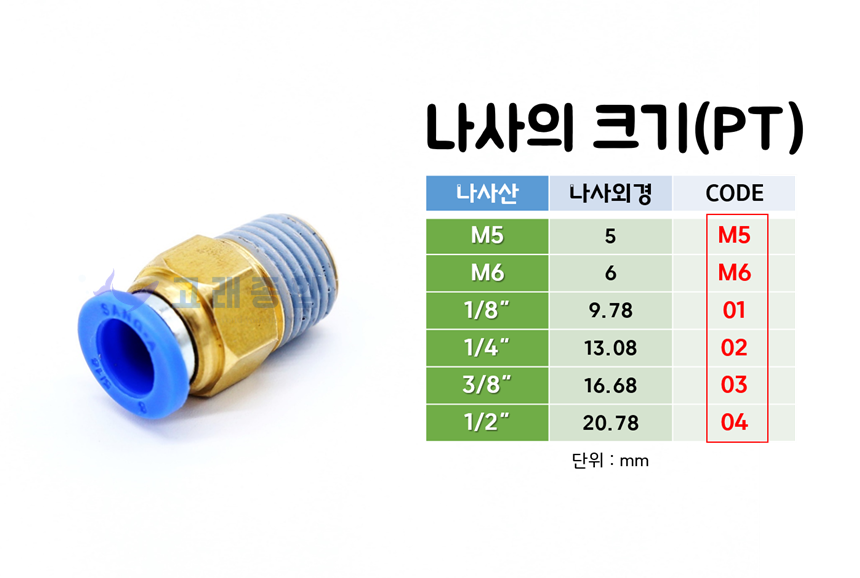

나사의 크기는 위와같이 보통 6가지 입니다. 그럼 이제 나사사이즈를 알게 되면 위 그림 끝 열에 있는 'CODE'를 알수 있게 됩니다. 그럼 이제 끝났습니다.



상아뉴매틱 PC타입의 제품명은 PC04M5, PC04M6, PC0401, PC0402, PC0403, PC0404, 그 다음 PC06M5, PC06M6, PC0601... 이런식으로 쭉 나갑니다. 제품명을 보시니 뭔가 감이 오시나요?



맞습니다. PC04M5에서 PCxxxx 이건 제품 타입이고, xx04xx 이건 호스 외경을 나타내죠, 마지막 xxxxM5 이건 나사사이즈를 나타냅니다.



예를 좀더 들면 아래와 같습니다.

PC타입 호스외경 4MM에 나사산 M5 ▶ PC04M5

PC타입 호스외경 6MM에 나사산 1/8" ▶ PC0601

PC타입 호스외경 10MM에 나사산 1/4" ▶ PC1002

PC타입 호스외경 12MM에 나사산 3/8" ▶ PC1203



이해가 되시나요? 이게 굉장히 쉬운건데 오히려 글로 적어서 더 어려운건 아닌가 싶습니다.



https://smartstore.naver.com/goraego/products/4897263973

원터치피팅 상아뉴매틱 PC0401 유공압 에어피팅 휘팅 : 고래종합



혹시나 질문이 있으시면 언제든 환영입니다. 제가 운영하고 있는 위 판매처에 문의 남겨 주시거나 아래 댓글로 문의 남겨 주시면 바로 답변 드리도록 하겠습니다.



감사합니다.
